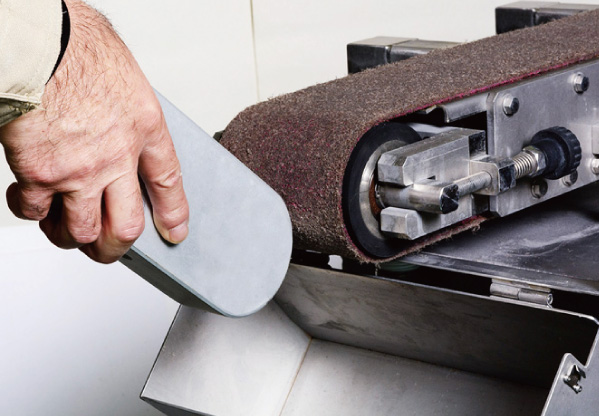

保護カバー

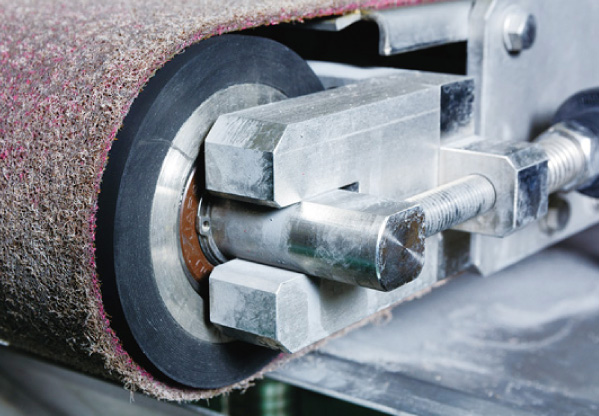

保護カバーは完全に取り外せるので、誘導ローラー部での作業が可能です。これによって比較的難しい曲面の研磨が容易にできます。
保護カバーは完全に取り外せるので、誘導ローラー部での作業が可能です。これによって比較的難しい曲面の研磨が容易にできます。
ベルトのたわみや蛇行防止のために、クラウン加工を施しています。
ローラーはゴム製なので、素材へのダメージを最小限に抑えられます。
また、テンションはエアシリンダーにより、任意で調整を行えます。

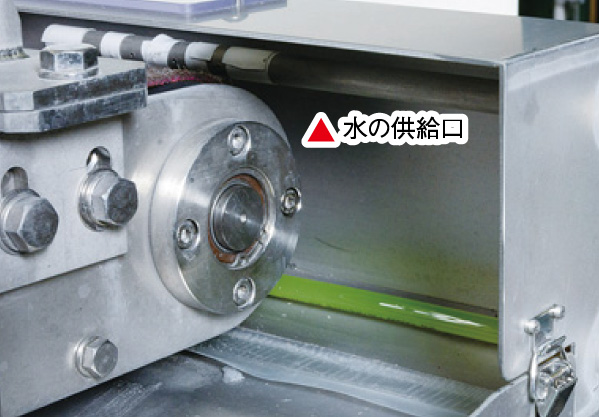

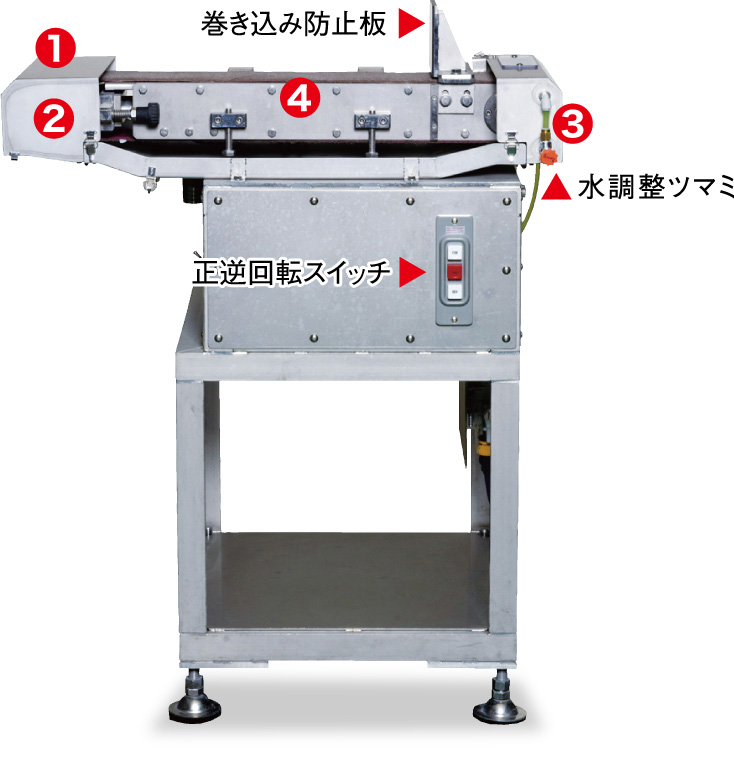

正・逆回転ができるので、研磨する素材によって方向を変えることができます。また、駆動ローラー部への水の供給口があり、水量の調節ができます。また、水の供給量も、調整ツマミで任意で調整できます。

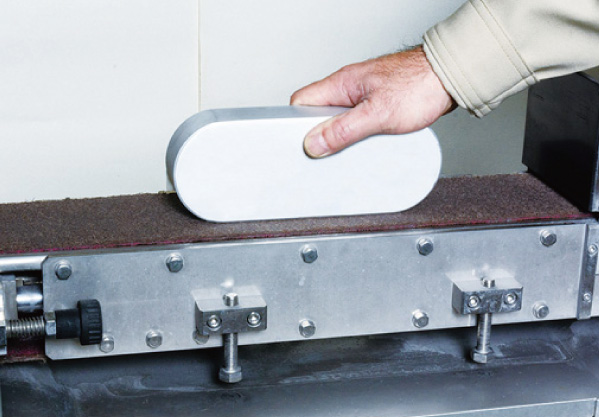

湿式ベルトなので、ベルト上面での作業が容易です。また、巻き込み防止板があるので安全。シンプルな構造なので、ベルト交換も簡単にできます。
※ベルトはアルミ専用ベルトです。

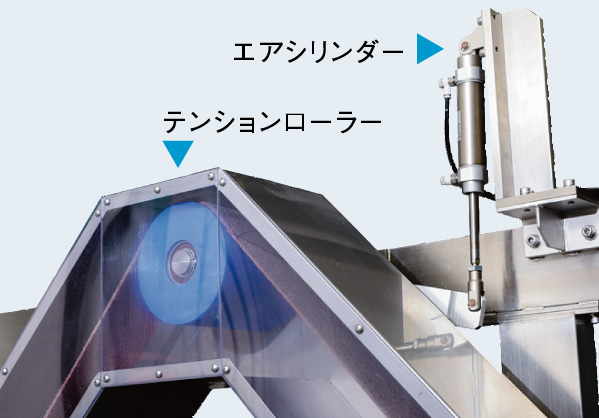

テンションローラーをエアシリンダーで調整することによって、研磨ベルトの蛇行防止をするだけでなく、素材に適したテンションを作ることができ、安定した品質を確保することができます。
ベルトのたわみや蛇行防止のために、ローラーにはクラウン加工を施しています。また、背部にローラーの調整ねじが有り、適切な角度調整できます。

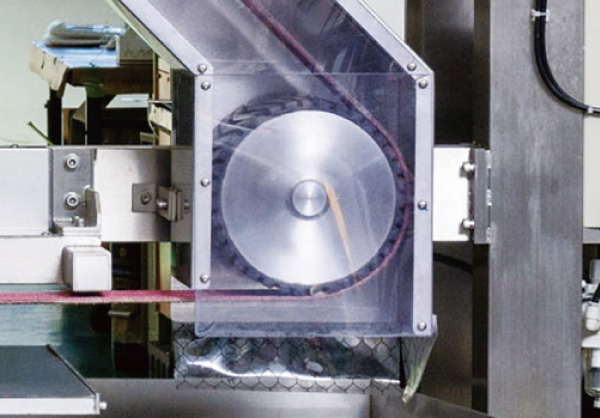

インバーター制御により、任意のスピードを調整することが可能です。

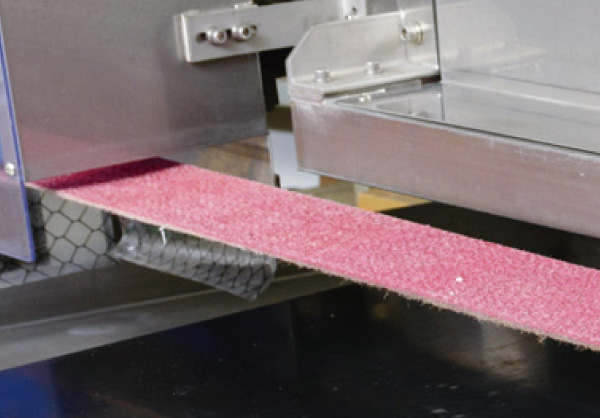

自社で独自に開発したベルトです。スポンジタイプのベルトと比べ、製品のコーナー部分の垂れが最小限に抑えられます。ベルト自体の耐久性も、スポンジタイプよりも約3~5倍は長いため(自社調べ)、劣化しにくく長期間使用できます。

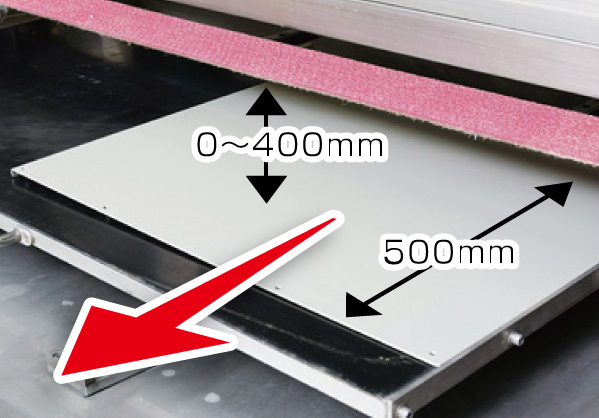

●前・後/500mm(長手方向ワークサイズ/1,000mm)
●上下間口/0~400mm

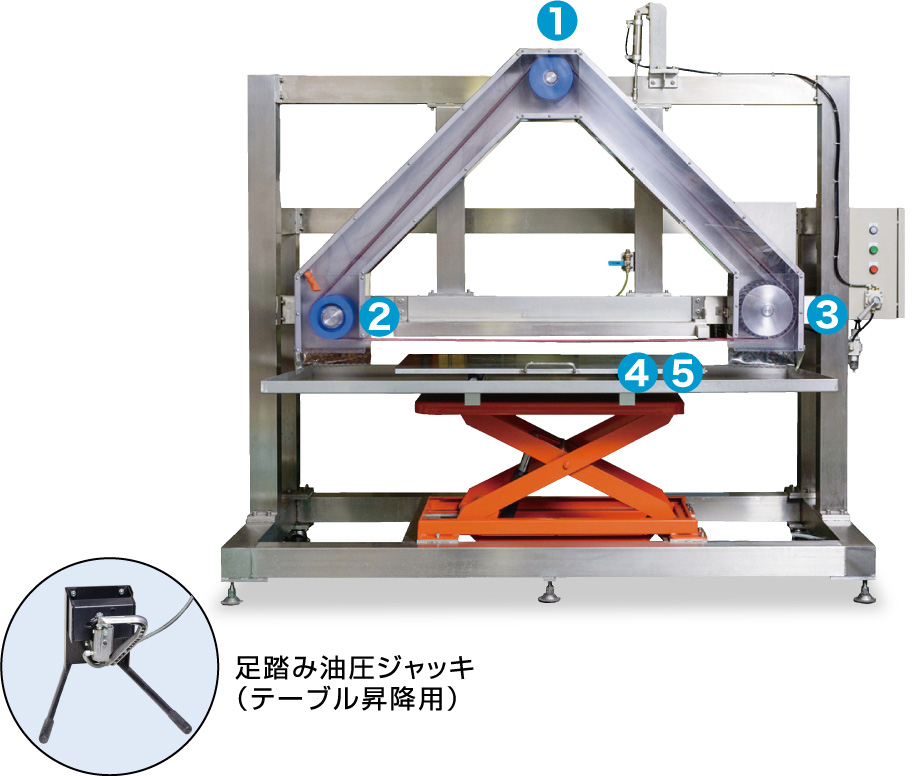

●足踏み油圧ジャッキによる上下テーブル
◎ヘアラインベルト・耐水ペーパーベルトも販売しております。
K-G1 | K-G2 | |
---|---|---|
モーター仕様 | 200V60Hz6極 | 三相 0.75kw |
駆動従動プーリー | ゴムライニング、 クラウン加工Ø80 |
ゴムライニング、 ダブルヘリカル加工 Ø200 |
回転数 | 1110r/min | 180rpm/60Hz |
減速比 | 1/2 | 1/10 |
ベルト速度 | 139.49m/min=2324.78mm/sec | 1.88m/min=1884mm/sec |
ベルト長 | 1466.9mm | 4221mm |
その他 | ・テンション用シリンダストローク50st (新品ベルト取付時約10mm出、残約40mm) ・正転、逆転仕様 ・湿式ペーパーベルトの使用が可能 |
・インバーター仕様〈速度変更可能〉 |
